箱式氮化爐 vs 井式氮化爐：結構差異如何影響氮化層均勻性？

來源：發布時間：2025-07-24

在熱處理工藝中，氮化爐的選擇直接影響工件表面氮化層的質量與性能。箱式與井式氮化爐作為兩種主流設備，其結構設計的差異不僅決定了適用場景，更深刻影響著氮化層的均勻性 —— 這一關乎工件耐磨性、耐腐蝕性的指標。下面從結構本質出發，解析兩者的區別及對氮化效果的實際影響。

一、結構差異：從外形到設計的本質不同**

氮化爐的結構設計是實現均勻氮化的基礎，箱式與井式在布局、加熱方式及工件處理邏輯上存在***差異：

對比維度	箱式氮化爐	井式氮化爐
整體結構	臥式長方體結構，爐門側開或后開	立式深井狀結構，爐口位于頂部
加熱元件分布	多分布于兩側爐壁及底部，形成環繞加熱	均勻分布于爐體四周，部分底部增設加熱源
工件放置方式	水平放置于爐內托盤或支架上	垂直懸掛或堆疊于吊籃中，沿豎直方向分布
爐內空間特點	空間開放，便于裝取中小型工件	封閉性更強，垂直空間利用率高
氣流循環設計	多依賴自然對流 + 局部風機，易形成溫差	強制循環系統更完善，氮氣流動更均勻

關鍵差異點：箱式氮化爐以 “便捷操作” 為**設計邏輯，適合批量處理規則形狀工件；井式氮化爐則以 “空間均勻性” 為導向，通過垂直結構與強制氣流優化，減少局部溫差。

二、氮化層均勻性對比：為什么結構決定終效果？**

氮化層均勻性取決于爐內溫度場、氮勢分布及工件表面與介質的接觸效率，結構差異直接導致兩者在這些方面表現不同：

1. 溫度場分布：井式更勝一籌

箱式氮化爐由于臥式結構，爐內上下溫差相對明顯（尤其大型箱式爐），靠近加熱元件的區域溫度易偏高，遠離的區域則偏低，可能導致工件上下表面氮化層厚度差達 5-10μm。

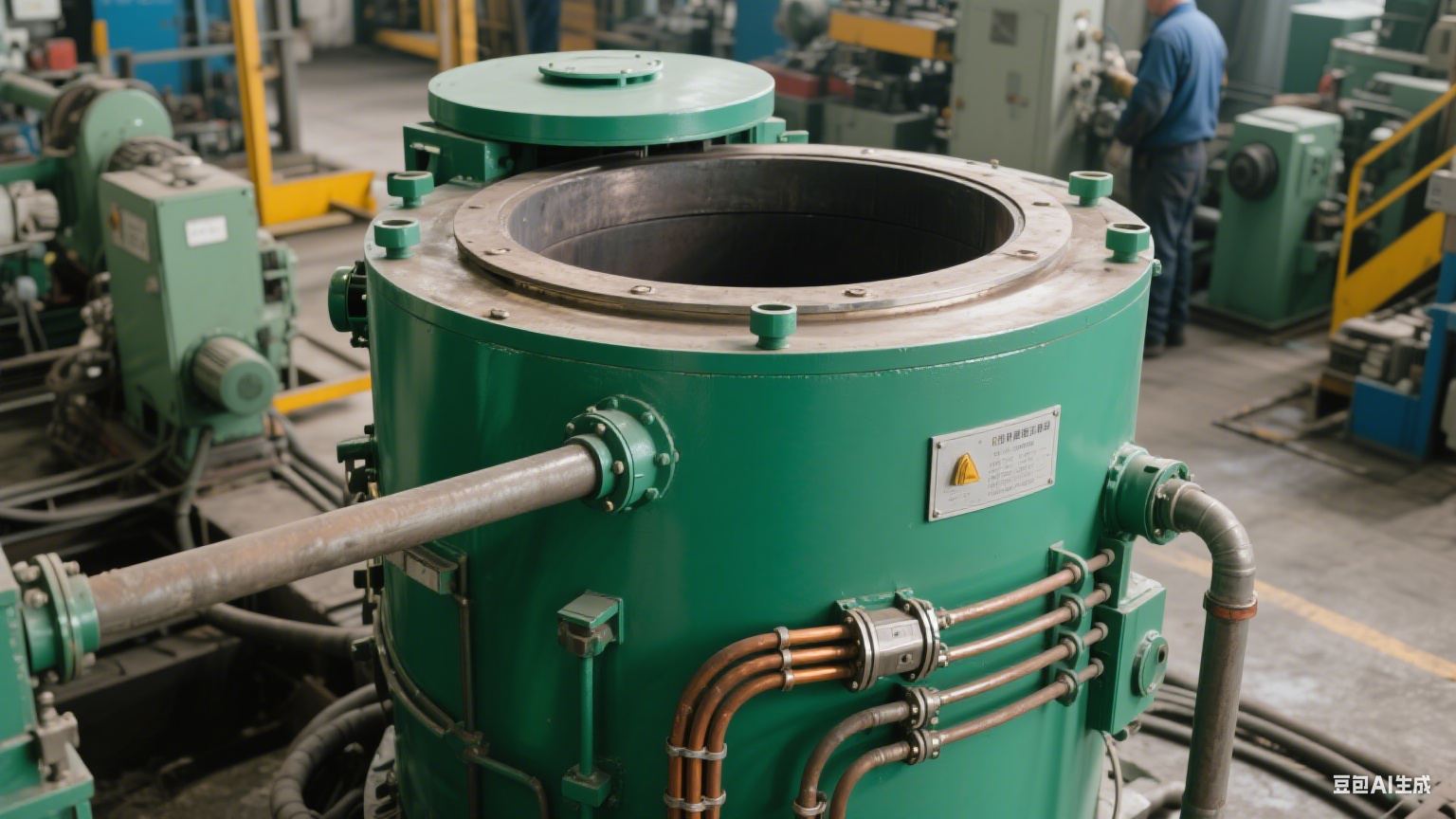

井式氮化爐的立式結構使熱量沿豎直方向均勻擴散，配合四周環繞加熱，爐內溫差可控制在 ±3℃以內（**設備可至 ±1℃），為氮化層均勻生長提供穩定的溫度基礎。

2. 氮氣循環效率：封閉結構減少 “死角”

箱式爐的側開門設計易導致爐口附近氮氣泄漏，且水平放置的工件可能遮擋氣流，形成局部氮勢不足的 “死角”，尤其針對復雜形狀工件（如帶凹槽、盲孔的零件），易出現氮化層厚薄不均。
井式爐的頂部爐口密封性更好，強制循環風機可推動氮氣從底部向上或沿爐壁螺旋上升，確保每個工件表面都能均勻接觸氮介質，凹槽、盲孔等區域的氮化效果更穩定。
